氣壓缸是什麼？有哪些種類？構造、原理與出力計算公式全解析！

走進任何一條自動化生產線，你會看到許多機械裝置以固定節奏進行推、拉、夾持或定位等動作，而促使這些動作能夠穩定運作的重要元件之一，就是「氣壓缸」。

為了讓你能更清楚掌握氣壓缸在工業設備中的角色，本篇文章將帶你認識氣壓缸的運作原理、內部構造、常見種類，並解析氣壓缸出力計算公式，協助你建立完整而正確的基礎概念。

氣壓缸是什麼？搞懂氣壓缸原理

氣壓缸（Pneumatic Cylinder）是一種利用壓縮空氣推動活塞，使其在缸體內進行往復直線運動的機械元件。當空氣進入氣壓缸時，會對活塞產生壓力，推動活塞向另一側移動；而活塞桿則將這股力量傳遞到外部機構，形成例如推動、拉動或定位等動作。由於工作介質是空氣，氣壓缸運作時乾淨、不會造成油液污染，加上結構簡單、反應快速，因此在自動化設備中扮演相當重要的角色。

還是不太理解氣壓缸到底是怎麼把「空氣」變成「力量」嗎？可以想像你在吹氣球：當你持續往氣球裡吹氣時，空氣不斷累積，會推著氣球的內壁向外膨脹。氣壓缸原理與此相似，只是把氣球換成活塞。當壓縮空氣進入氣缸內，空氣會對活塞施加壓力，使其向前推動；而活塞面積越大、空氣壓力越高，推力就越強。

換句話說，氣壓缸就是一個能把「看不見的空氣壓力」轉換成「可控制的直線動作」的裝置，讓設備能以既高效又穩定的方式運作，是工業自動化中不可或缺的重要元件！

氣壓缸構造解析：快速搞懂氣壓缸有哪些零件

氣壓缸之所以能完成推、拉或定位等動作，是因為內部的零件各司其職、相互配合。接下來我們將依序介紹這些零件的功能，讓你更清楚了解氣壓缸構造與組成：

● 活塞

活塞是一個盤狀元件，主要是負責分隔腔室，使空氣壓力能作用在不同方向，藉此產生往返運動。

● 活塞桿

活塞桿與活塞相連，其主要作用是將活塞所產生的直線動作與推力，確實傳遞到外部，使設備能完成推動、夾持或定位等動作。

● 活塞緩衝

在高速運作的氣缸中，活塞若直接撞擊端蓋，容易造成衝擊、噪音與磨損，因此需要「活塞緩衝」在行程末端減速，以吸收多餘動能。此機構透過可調氣孔、橡膠墊或自動緩衝設計來降低衝擊，使氣缸運作更平穩並延長使用壽命。

● 活塞導環

活塞導環就像活塞在缸筒內運動時的「支撐墊」與「導引軌道」，能避免活塞在滑動時與缸壁直接接觸而造成磨損；同時還能吸收外部施加的徑向力量，使運動更加平穩，進而延長氣壓缸的使用壽命。

● 感應器

感應器通常安裝在氣缸外側，用來偵測活塞的位置，並將訊號回傳給控制系統，使設備能更精準掌握動作時機，進而提升整體的控制精度與運作效率。

氣壓缸種類一次看懂！

氣壓缸的應用非常廣泛，而根據不同的使用需求，也衍生出多樣的氣壓缸種類。若從功能與設計來看，氣壓缸大致可以依「動作型式」與「結構特徵」分為兩大類：

（一）依動作型式分類

單動作氣壓缸

單動作氣壓缸的特色是只有在單一方向使用氣壓推動活塞。當空氣從一端進入時，壓力會將活塞桿向外推，而缸內的彈簧同時被壓縮；當空氣壓力消失後，彈簧便會自動將活塞桿推回原位。除了彈簧回位的形式外，也有依靠外力回程的單動氣壓缸。

由於結構簡單、成本較低，單動作氣壓缸常用在需要「自動回位」的場景，例如推Pin動作或夾具鬆脫的安全機構。不過因為行程會受到彈簧限制，通常較適合短行程、輕負載的應用。

雙動作氣壓缸

雙動作氣壓缸則是由活塞兩側分別進氣，讓活塞能在前進與後退兩個方向都由壓縮空氣驅動，不需要依靠彈簧回程。由於兩側皆能提供穩定推力，因此不論行程長度或動作頻率，都能保持一致的運作表現。

此外，雙動作氣壓缸的控制彈性也更高，可以透過調整進排氣速度、端點偵測等方式，達成高速動作、精準定位或重複性高的應用需求。也因為這些優點，雙動作氣壓缸成為各行業最常用的氣缸形式，從搬運模組、夾治具、設備推料，到高速自動化產線，都能看到它的存在。

（二）依結構特徵分類

標準氣缸

標準氣缸是最常見、應用最廣泛的氣壓缸種類，具備穩定的結構設計與完整的尺寸規格，並能搭配多種行程與安裝方式，因此能滿足多數一般工業設備的需求。不論是推動、夾持或定位等基本動作，標準氣缸都能提供可靠的表現。

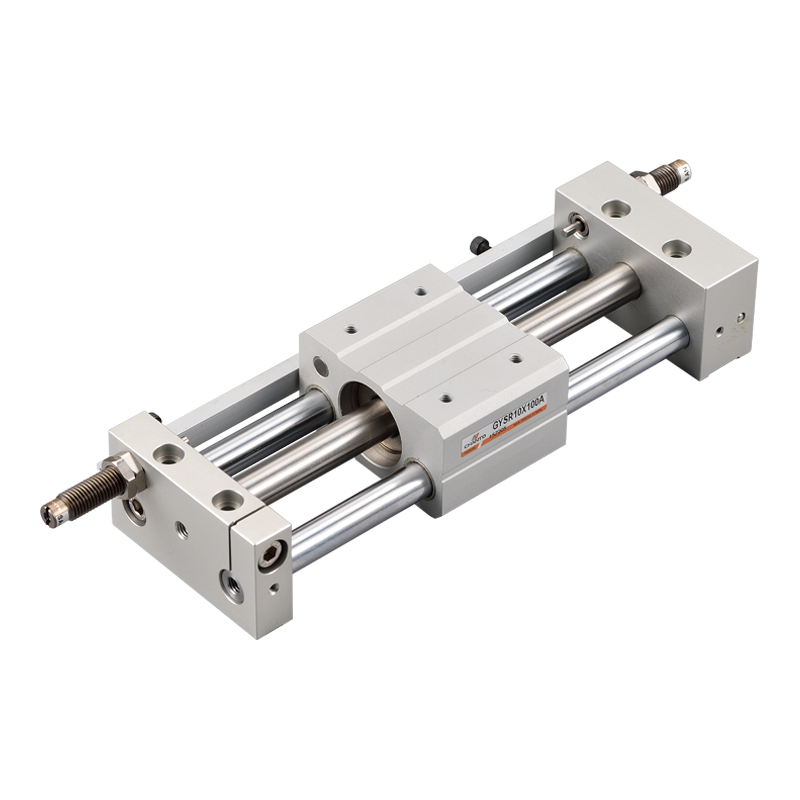

無桿氣缸

無桿氣缸沒有外伸的活塞桿，而是利用磁力或機械滑座來傳遞力量，因此非常省空間，特別適合行程長、但設備空間有限的應用，例如滑台搬運、門型機構等。

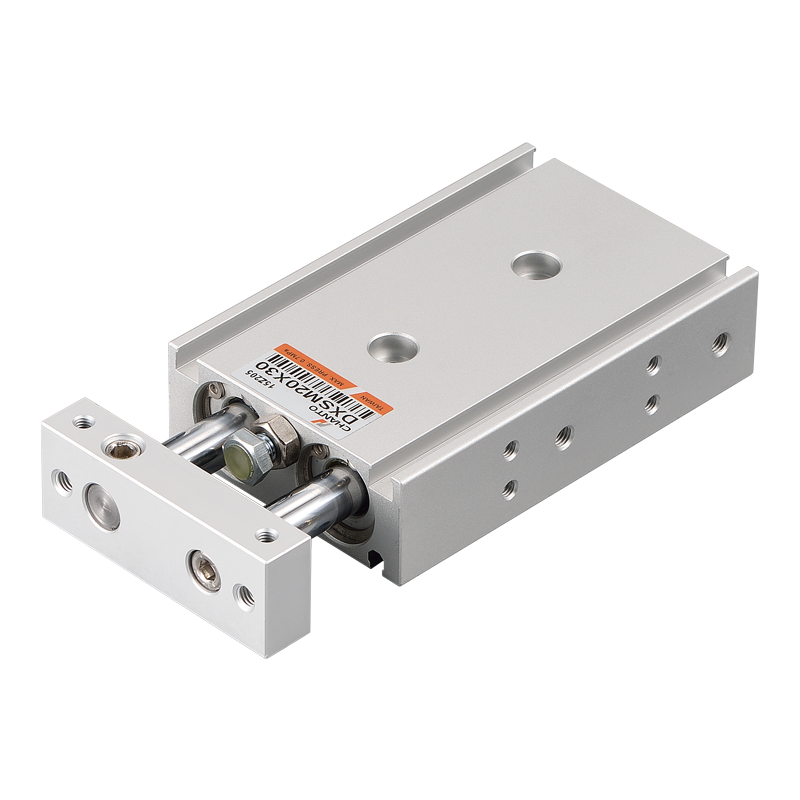

雙桿氣缸

雙桿氣缸配有兩支活塞桿，能使整體運動更加穩定，同時具備良好的抗旋轉能力，特別適合用在需要精準直線運動或承受穩定負載的情境，例如定位平台或夾持模組等。

滑台氣缸

滑台氣缸結合了氣缸本體與導軌結構，使直線運動的剛性與精度更高。由於滑台設計能支撐一定的側向力並保持穩定，因此特別適合反覆定位、推送物件或需要平穩直線移動的工作場合。

導桿氣缸

導桿氣缸在活塞桿外額外配置導桿，能更有效承受側向負載並避免旋轉，使動作軌跡更加穩固，也因此非常適合用於夾治具、推料模組或任何需要穩定線性運動的設備中。

治具氣缸

在許多夾持或定位的治具設備裡，你常會看到治具氣缸的身影。它能在不佔太多空間的情況下提供穩定推力，而且可依需求變更結構，因此很常被用在自動化治具上。不論是加工時要固定工件，或在流程中需要定位元件，它都能協助設備順利運作。

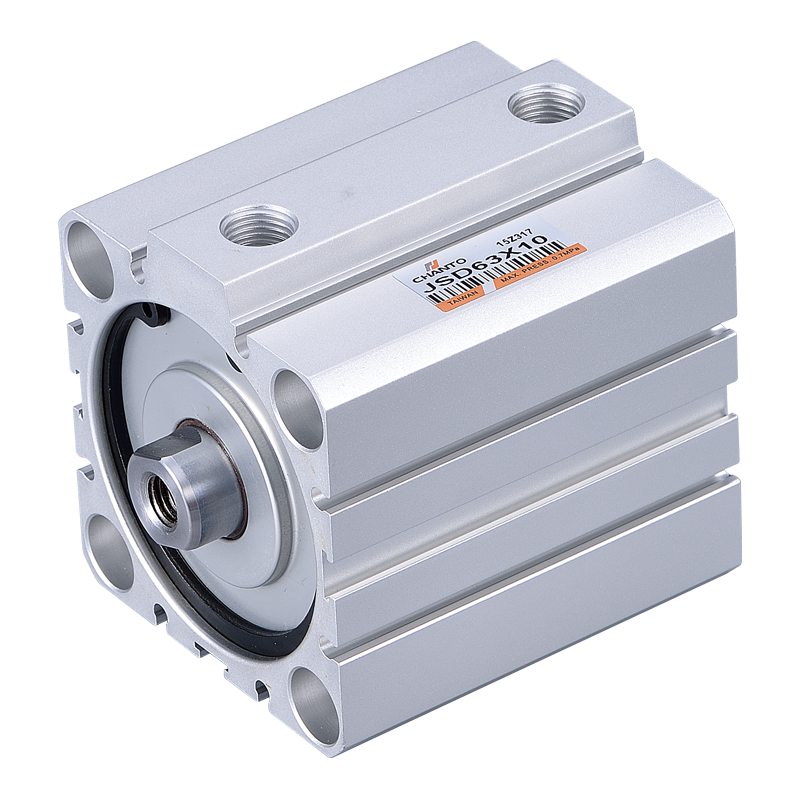

迷你汽缸

迷你氣缸的特色是體積小、重量輕，特別適合安裝空間受限的小型設備。它常使用於電子組裝、自動化測試平台以及輕載推動等應用，能在不佔空間的前提下提供足夠的驅動力，是精密設備中相當實用的氣缸類型。

特殊設計氣缸

為了因應更特定的動作需求，氣壓缸也發展出多種特殊設計的款式，例如：
● 夾持氣缸：常用於機械手臂或夾具系統，負責抓取與固定工件，使流程更穩定。
● 強磁氣缸：利用磁力吸附金屬物件，適合搬運、定位或臨時固定金屬材料。

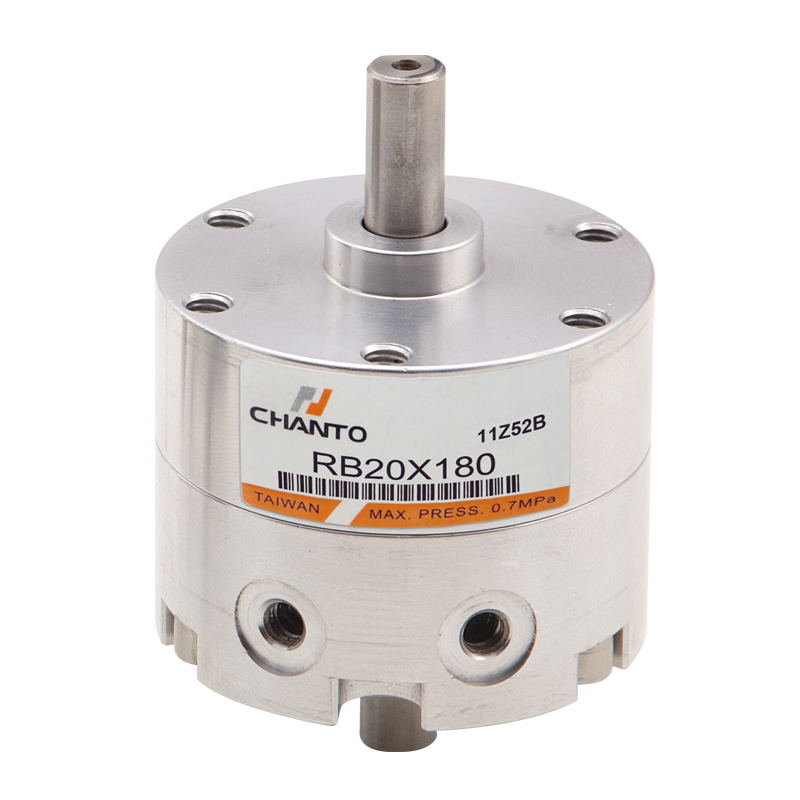

● 轉壓氣缸：能同時提供旋轉與推力動作，用於特殊加工、翻轉或定位需求。
● 阻擋氣缸：多見於物流輸送線，用來暫停、分流或阻擋貨物，協助調整輸送節奏。

這些特殊氣壓缸能在不同應用情境中提供更好的操作效率，也讓整體設備的功能更完整、更具彈性。

以下整理氣壓缸種類比較表方便你快速了解差異：

氣壓缸怎麼挑？先了解氣壓缸出力計算方法

選擇氣壓缸時，最重要的判斷基準之一，就是確認它是否具備足夠的推力來完成動作。因此，在了解產品規格前，建議先熟悉氣壓缸出力的計算方式，才能更精準地挑選適合的氣缸。氣壓缸出力計算公式為「F = P × A − f」，以下將為你詳細說明計算方法：

（一）氣壓缸出力計算公式解析

F：氣壓缸可輸出的推力（N）
P：壓縮空氣壓力（Pa 或 MPa）
A：活塞作用面積（㎡）
f：摩擦損失（N），包含密封件、導向件等造成的阻力

簡單來說，就是「壓力 × 面積」再扣除摩擦力，就能得到實際可用的推力。

（二）氣壓缸出力計算範例

假設一支氣壓缸規格如下：

壓力 P：0.6 MPa
活塞直徑（Bore）：40 mm
摩擦損失 f：20 N（假設值）

計算步驟為：

也就是說，在此壓力下，這支 40mm 口徑的氣壓缸實際可提供約 734N 的推力。初步算出推力後，我們便能根據應用情境，進一步更精準地判斷設備所需的氣缸尺寸與規格。

例如，若應用情境需要更大的推力，通常會選擇口徑較大的氣缸；若行程較長或負載較重，則建議預留足夠的安全係數，以確保整體運作更為穩定。此外，高速動作時，摩擦損失的影響也會放大，因此也需要納入選型考量中。

推薦長拓流體氣壓缸，品質安心有保障！

挑選氣壓缸時，不只要確認規格是否符合需求，能否長期穩定運作、是否具備良好耐用度，以及遇到問題時是否有完善的技術支援，都是相當重要的考量。長拓流體在這些面向都有成熟而穩定的表現，因此長期受到自動化設備與機械製造業者的信賴！

長拓提供的氣缸種類十分齊全，包括標準氣缸、ISO氣缸、導桿氣缸、滑台氣缸、無桿氣缸、治具氣缸，以及多種特殊用途氣缸（如夾持、阻擋、強磁等），能滿足不同設備在行程、推力與安裝方式上的需求。無論是一般推送動作、精準定位，或具複合功能的夾持應用，都能在長拓流體找到適合的解決方案。

再加上嚴格的品質管理流程與國際認證，長拓流體確保每支氣壓缸都具備良好的耐用度與一致性。如果你正在尋找產品線完整、並具備專業技術支援的供應商，長拓流體會是你值得信賴的好選擇！
